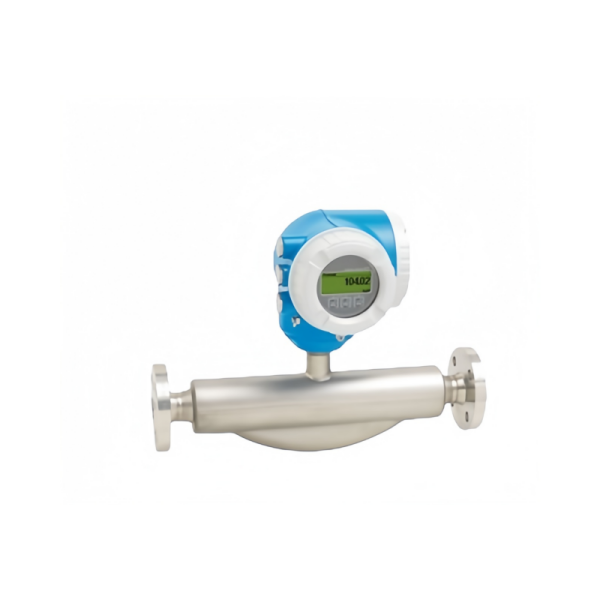

E+H/恩德斯豪斯科里奧利質量流量計Proline Promass F 300產品概覽

最大測量誤差

液體質量流量：±0.10%（標準），±0.05%（可選）

液體體積流量：±0.10%

氣體質量流量：±0.25%

液體密度：±0.0005 克/立方厘米

測量范圍

0 至 220000 千克/小時（0 至 80840 磅/分鐘）

介質溫度范圍

標準：-50 至 +150 攝氏度（-58 至 +302 華氏度）

選項：-50 至 +240 攝氏度（-58 至 +464 華氏度）

高溫選項：-50 至 +350 攝氏度（-58 至 +662 華氏度）

選項：-196 至 +150 攝氏度（-320 至 +302 華氏度）

最大過程壓力

PN 100，600 級，63 千磅

接液部件材質

測量管：1.4539（904L）；1.4404（316/316L）；合金 C22，2.4602（UNS N06022）

連接件：1.4404（316/316L）；合金 C22，2.4602（UNS N06022）；1.4301（F304）

核心原理：科里奧利力與振動管的共舞

科里奧利質量流量計（Coriolis Mass Flowmeter）基于科里奧利力效應，通過測量流體在振動管道中流動時產生的與質量流量成正比的力，直接輸出質量流量值（單位：kg/h）。其物理本質可拆解為：

振動管激勵：傳感器內的測量管（直管型或彎管型）在電磁驅動下以固有頻率振動（通常為80-150Hz）。

科里奧利力生成：當流體流經振動管時，入口段與出口段流體因運動方向相反，產生相位時間差（Δt），該差異與質量流量成正比。

信號轉換：入口/出口檢測線圈捕捉相位差，轉換器將其轉化為電信號，經算法處理后輸出質量流量、密度及溫度等參數。

技術優勢：高精度與強適應性的結合

直接質量測量：

無需密度、溫度或壓力補償，避免傳統體積流量計的換算誤差，測量精度達±0.1%~±0.5%，部分型號可達±0.05%。

案例：在液化天然氣貿易結算中，科里奧利流量計因直接輸出質量流量，成為計量標準。

多相流兼容性：

可測量含固體顆粒的漿液（如油砂、紙漿）、非牛頓流體（如糖漿、聚合物）及油氣水多相流，誤差≤±0.5%。

電磁流量計列舉

Proline Promag P 300

FLOWSIC600-XT

Proline Promag H 100

Proline Promag W 300 電磁流量計

Proline Promag W 400

Proline t-mass F 300

Proline Prowirl F 200

應用場景：油田三相流計量、污水處理中的污泥流量監測。

多參數同步測量：

除質量流量外，可同步輸出密度、溫度等參數，減少額外儀表配置成本。

衍生功能：通過密度測量推算溶液濃度（如鹽水中鹽含量）。

高可靠性與長壽命：

無阻流元件或可動部件，使用壽命長達20-30年，維護成本低。

對比數據：電磁流量計因電極極化需定期清洗，而科里奧利流量計幾乎免維護。

寬量程比與高壓兼容：

量程比達100:1，兼容大流量（如原油管道）與微量添加（如制藥添加劑）。

支持最高700 bar壓力工況，適用于高壓氣體（如CNG、LNG）測量。

應用場景

石油與天然氣行業：

原油、成品油及天然氣流量測量，液化天然氣（LNG）裝車計量，油氣混合物多相流監測。

優勢：耐高壓、耐腐蝕。

化工與制藥行業：

反應釜進料/出料控制，高粘度流體（如聚合物、樹脂）計量，生物制藥過程中的流體監控。

標準符合性：滿足GMP（藥品生產質量管理規范）要求，材質安全無毒（如316L不銹鋼、哈氏合金）。

食品與飲料行業：

牛奶、果汁、啤酒等液態食品流量測量，糖漿、食用油等高粘度原料計量。

衛生設計：采用快裝接頭、支持CIP（就地清洗）和SIP（蒸汽滅菌）。

能源與環保行業：

氫能源、生物燃料流量測量，電池電解液精確計量，污水處理中的藥劑添加控制。

節能應用：通過優化流量控制降低能耗（如冷卻水循環系統）。

新興領域：

航空航天燃料計量，太陽能硅材料生產中的流體控制，熔融金屬流量監測（如鋁、銅冶煉）。
